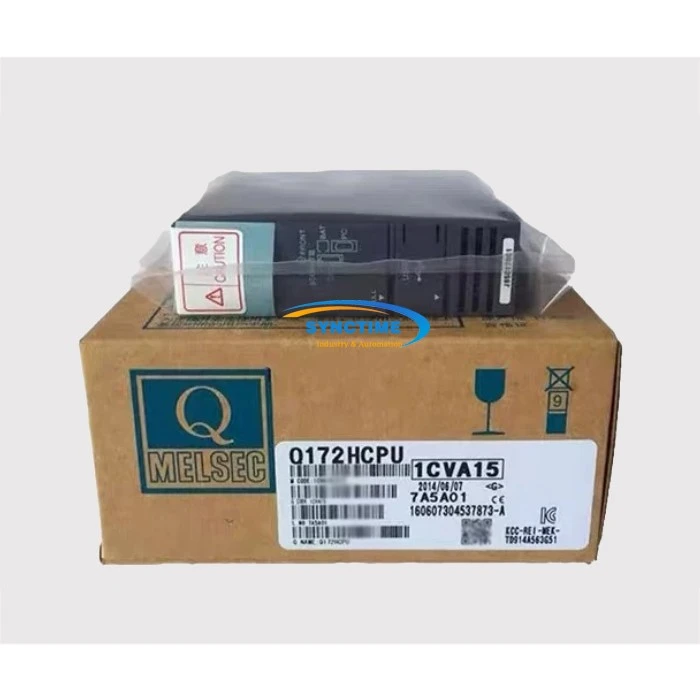

Q172HCPU bevegelseskontroller

Delnavn

Bevegelseskontroller

Modell

Q172HCPU

Spesifikasjoner

Antall kontrollakser: Maksimalt 8 akser (SSCNET III fiberoptisk buss)

Beregningssyklus:

1-3 akser: 0,44 ms

4-8 akser: 0,88 ms

Interpolasjonsfunksjon:

Lineær interpolasjon: 4-akse

Bueinterpolasjon: 2-akse

Spiral interpolasjon: 3-akse

Kontrollmodus: posisjon/hastighet/posisjon → hastighetsveksling, elektronisk gir, elektronisk kam, synkronkontroll (SV22) MITSUBISHI ELECTRIC

Plasseringspunkter: Maksimalt 3200 poeng (indirekte spesifisert)

Kommunikasjonsgrensesnitt

Sportsbuss: SSCNET III (fiberoptikk, 150 Mbps, synkroniseringsperiode 62,5 μ s)

Standard grensesnitt: USB (programmering), RS-232 (feilsøking)

Utvidet nettverk: Ethernet, CC Link IE, PROFIBUS (krever kommunikasjonsmodul i Q-serien)

Multi CPU-samarbeid: høyhastighetskommunikasjon med Q-seriens logiske CPUer (syklus 0,88 ms)

Katalog

Mitsubishi Electric Parts - Q172HCPU-modul

Søknad

Elektronisk/halvlederutstyr, presisjonsmaskinering og laserutstyr, automatiserte samlebånd, pakking/trykk/tekstil, roboter og bevegelsesplattformer
